Torkel 840
Beskrivning
Batterierna i kraftverk och transformatorstationer ska förse anläggningarna med reservkraft vid nätavbrott. Tyvärr kan batteriernas
kapacitet minska innan de nått den beräknade livslängden. Om
batteriet har nedsatt kapacitet äventyras funktionen hos brytare,
reläskydd och annan viktig utrustning. Därför är det viktigt att med
jämna mellanrum kontrollera batterierna och det enda säkra sättet
att få ett värde på kapaciteten är att göra ett urladdningsprov.

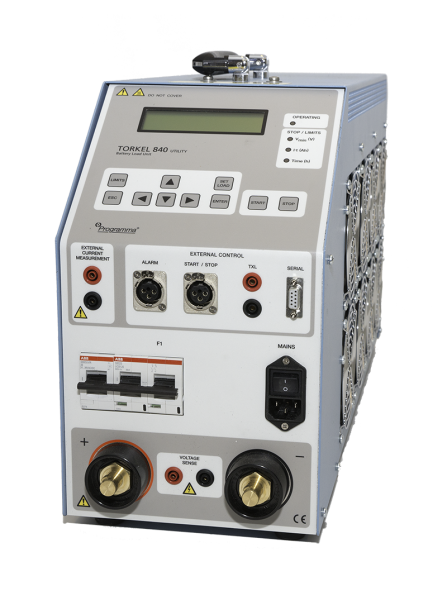

TORKEL™ 840-UTILITY används för prov på batterisystem från 12V
till 250 V, vanliga spänningar i ställverk och liknande anläggningar.
Urladdning kan ske med upp till 110 A, behövs ännu högre ström
kan man koppla samman flera enheter. Prov kan göras med konstant ström, konstant effekt, konstant resistans eller enligt en vald
belastningsprofil.
TORKEL 860-MULTI är konstruerad främst för personer som reser
runt och underhåller batterisystem med olika spänningar. Kombinationen av urladdningsförmåga, spänningsområde och portabilitet är
unik.
TORKEL 860 används på system från 12 V till 480 V och kan ladda
ur med upp till 110 A, önskas högre ström kan man koppla samman
flera enheter. Urladdningen sker med konstant ström, konstant effekt, konstant resistans eller enligt en vald belastningsprofil. Gemensamt för båda modellerna är att de ger en varning och/ eller stänger
av automatiskt då spänningen sjunkit till viss nivå, urladdningen
pågått viss tid eller viss kapacitet tagits ut.
TORKEL 840/860
Batteriurladdare
Applikationsexempel
Man kan göra provet utan att koppla bort batteriet från anläggningen. Med en DC-strömtång mäter TORKEL total-strömmen från
batteriet och reglerar så att strömmen är konstant.
Koppla TORKEL till batteriet. Ställ in strömmen och nivån för spänningsalarm. Starta urladdningen. TORKEL håller strömmen på inställt
värde. När spänningen sjunkit till ett värde strax över slutspänningen
ger TORKEL larm.
Om spänningen blir så låg att batteriet riskerar att djupurladdas
stänger TORKEL av provet. Totalspänningskurvan och mätvärdena
vid slutet av provet lagras i TORKEL. Med PCprogrammet TORKEL
Win kan man i efterhand föra över dessa värden till sin dator för
lagring, utskrift, eller export. Om PC’n är kopplad till TORKEL under
provet bygger TORKEL Win successivt upp spänningskurvan på skärmen och visar ström-, spännings- och kapacitetsvärdena.
